一进二出
频率(0.1~100kHz)
无
0~20mA
4~20mA
0~5V
1~5V
24VDC
端子供电
继电器报警输出
 可插拔接线端子 |
安装与拆卸 |
CHENZHU EPLAN GS8555-EX.edz

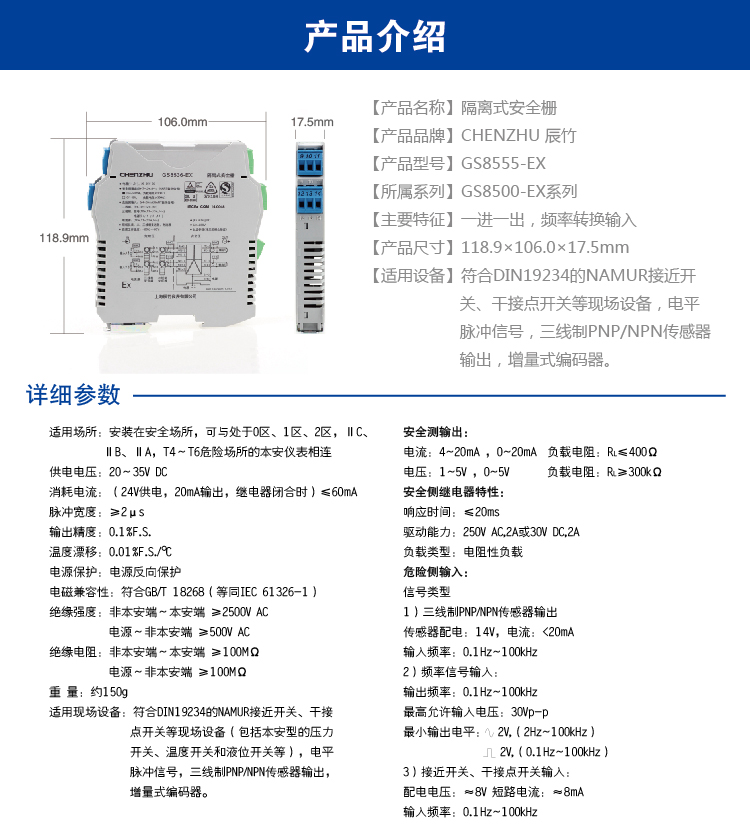

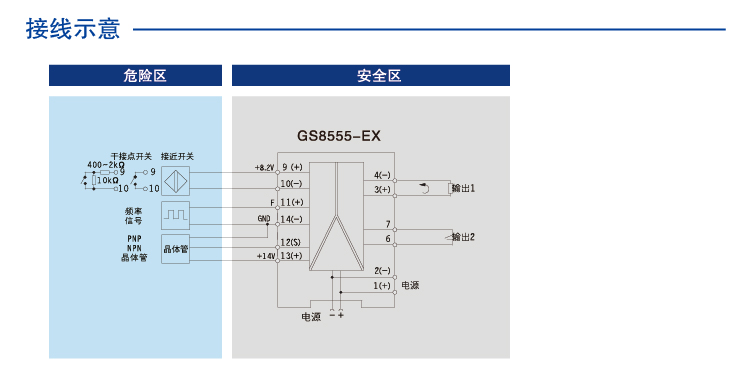

| 通道数 | 1进1出 |
| 绝缘强度 | 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC |
| 绝缘电阻 | 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 约150g |
| 连接的现场设备 | 符合DIN19234的NAMUR接近开关、干接点开关等现 场设备（包括：本安型的压力开关、温度开关和液位开关等）; 电平 |
| 适用场所 | 安装在安全场所，可与最高处于0区 IIC，20区，IIIC 危险场所的本安仪表连接 |
| 转换精度 | 0.1% F.S |
| 响应时间 | 继电器:响应时间≤20ms |
| 温度漂移 | 0.01% F.S./℃ |
| 输入信号 | PNP;NPN;频率信号;接近开关;干接点开关 |
| PNP / NPN晶体管 | 三线制PNP/NPN传感器输出：传感器配电：14V, 电流:<20mA;输入频率：0.1Hz～100kHz |
| 脉冲宽度 | ≥2μs |
| 开关、接近开关 | 配电电压：≈8V; 短路电流：≈8mA;输入频率：0.1Hz～100kHz |
| 频率脉冲信号 | 输入频率：0.1Hz～100kHz;最高允许输入电压：30Vp-p |
| 短路电流 | 接近开关、干接点开关输入：≈8mA |
| 输出信号 | 0～20mA;4～20mA;0～5V;1～5V |
| 电压输出负载电阻 | ≥300kΩ |
| 电流输出负载电阻 | ≤400Ω |
| 负载类型 | 电阻负载 |
| 报警指示 | ALM黄灯亮:输入信号高于报警高位值(含死区值)时; ALM红灯亮:输入信号低于报警低位值(含死区值)时亮; ALAM灯 |
| 供电电压（Ue） | 20～35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | （24V供电，20mA输出、继电器闭合时）≤60mA |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电 |
| 深度 | 118.9mm |
| 高度 | 107.6mm |
| 宽度 | 17.5mm |
| 品牌 | 德国菲尼克斯定制 |
| 材料 | PC |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 灰 |
| 认证 | NEPSI |
| CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
| 最高电压Um | 250V |
| 最大输出电压Uo | 10.5V(9,10端子间);14V(11,14端子间);17V(12,13,14端子间) |
| 最大输出电流Io | 14mA(9,10端子间);8mA(11,14端子间);330mA(12,13,14端子间) |
| 最大输出功率Po | 37mW(9,10端子间);28mW(11,14端子间);1.4W(12,13,14端子间) |
| ⅡC 最大外部电感Lo | 165mH(9,10端子间);150mH(11,14端子间);0.22mH(12,13,14端子间) |
| ⅡC 最大外部电容Co | 2.4μF(9,10端子间);0.73μF(11,14端子间);0.375μF(12,13,14端子间) |
| ⅡB 最大外部电感Lo | 495mH(9,10端子间);450mH(11,14端子间);0.66mH(12,13,14端子间) |
| ⅡB 最大外部电容Co | 16.8μF(9,10端子间);4.60μF(11,14端子间);2.20μF(12,13,14端子间) |
| ⅡA 最大外部电感Lo | 1000mH(9,10端子间);1000mH(11,14端子间);1.76mH(12,13,14端子间) |
| ⅡA 最大外部电容Co | 75.0μF(9,10端子间);17.0μF(11,14端子间);9.0μF(12,13,14端子间) |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;A级 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;B级 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;A级 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
